涡街流量计，通常包括设置有介质进道与介质出道的壳体，所述壳体的中部上方连接有连接座，连接座上方连接有连接管，连接管的顶部设置有表头组件，所述连接座内设置有流量传感器，所述流量传感器与所述表头组件通过连接线相电连接，所述流量传感器设置有穿过所述连接座延伸至所述壳体内的下延伸端，所述延伸端对应介质进道一侧设置有漩涡发生器，然而传统的涡街流量计，其流量传感器不易装配在连接座内，并且随着介质进到内介质的长期冲刷，流量传感器容易发生晃动，从而影响了流量监测的准确性。
　　创意无极限，仪表大发明。针对上述情况，为克服现有技术之缺陷，今天为大家介绍一个获国家授权的实用新型专利——一种涡街流量计。
　　该流量计由温州福鑫仪表有限公司发明，于2014年9月10日授权公告。

　　具体说明：

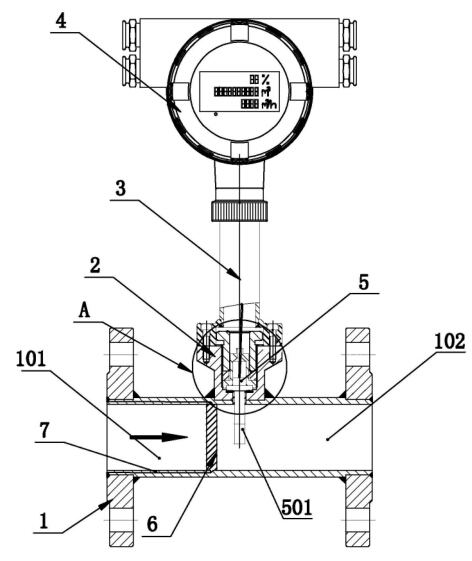

　　为实现上述目的，本实用新型提供了如下技术方案：一种涡街流量计，包括设置有介质进道与介质出道的壳体，所述壳体的中部上方连接有连接座，连接座上方连接有连接管，连接管的顶部设置有表头组件，所述连接座内设置有流量传感器，所述流量传感器与所述表头组件通过连接线相电连接，所述流量传感器设置有穿过所述连接座延伸至所述壳体内的下延伸端，所述延伸端对应介质进道一侧设置有漩涡发生器，所述流量传感器包括呈圆柱状设置的本体以及设置在本体中部并在径向方向凸出的定位凸缘，所述连接座内设置有固定所述流量传感器的固定机构，所述固定机构包括抵压所述定位凸缘的压圈、弹性垫圈以及呈中空设置的锁紧螺母，所述弹性垫圈夹设在所述锁紧螺母与压圈之间，所述锁紧螺母的外壁与所述连接座的内壁螺纹配合连接。
　　通过采用上述技术方案，装配时，将流量传感器由连接座顶部插入，使流量传感器的下延伸端延伸至壳体内，然后压入压圈使压圈对流量传感器的定位凸缘进行定位，再将弹性垫圈置于压圈之上，最后旋紧锁紧螺母，使旋紧螺母的旋入端抵压柱弹性垫圈，从而完成流量传感器的装配，因此，本实用新型技术方案，具有装配方便的效果，并且压圈、弹性垫圈以及锁紧螺母能够稳固的将流量传感器固定在连接座内。
　　本实用新型进一步设置：所述压圈的轴向设置有呈管状的定位端，所述定位端套设在所述本体外侧，所述锁紧螺母套设在所述定位端的外侧。
　　通过采用上述技术方案，压圈能够更加稳定固定，进一步提高流量传感器固定的稳固性。
　　本实用新型进一步设置：所述定位凸缘的下侧面与所述连接座之间夹设有密封垫圈。
　　通过采用上述技术方案，防止介质外泄，增强了设备的密封性能。
　　本实用新型进一步设置：所述连接座与壳体对应所述流量传感器的下延伸端位置设置有隔爆接合面。
　　通过采用上述技术方案，通过隔爆接合面提高了安全性能。
