标题: 〖供〗 25ZW8-15自吸式排污泵
公司名称: 永嘉县绿邦泵业有限公司
发布日期: 2016/10/24 有 效 期: 三个月
数  量: 1000台 价格: 4200
联 系 人: 绿邦泵业 电子邮箱: 2868885077@qq.com
电  话: 0577-67388610 传  真: 0577-67388622

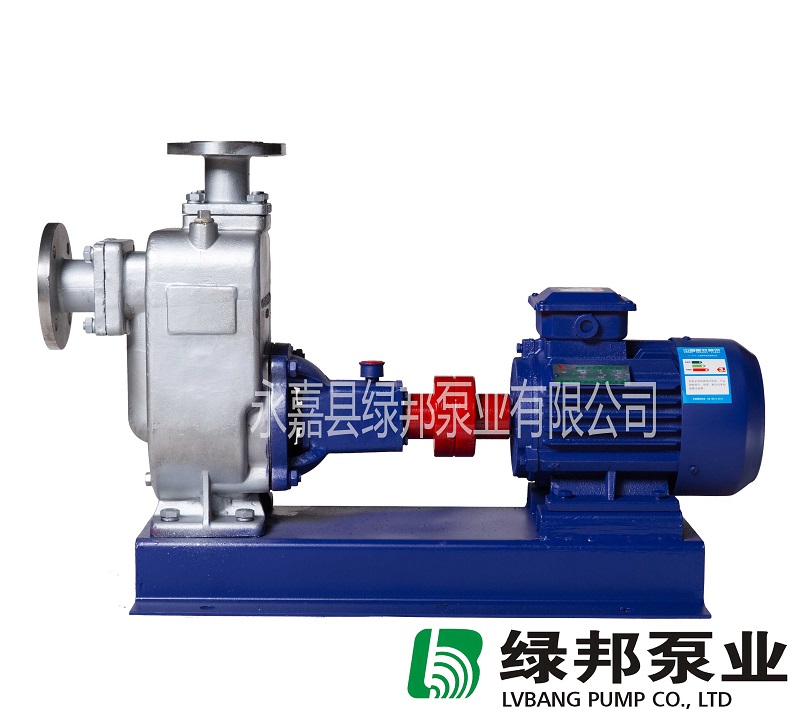

 ZW型不锈钢自吸排污泵产品简介:

ZW型不锈钢自吸排污泵,又称固液泵或杂质泵。是集自吸泵和无堵塞排污泵功能于一体,采用轴向回流外混式,水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其它自吸式排污泵无可比拟的。通过泵体、叶轮流道的独特设计,即可像一般自吸式清水离心泵那样不需要安装底阀和灌引水,又可吸排含有大颗粒固本和长纤维杂质液体。

ZW型不锈钢自吸排污泵产品优点:

该泵与国内同类产品相比,具有结构简单、自吸性能好、排污能力强、高效节能,使用维修方便等特点。在排污泵系列产品中属国内首创。各项技术性能指标居国内领先,达到国际先进水平,具有广阔的应用市场和发展前景。

ZW型不锈钢自吸排污泵产品用途:

ZW自吸排污泵即可象一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。

ZW型不锈钢自吸排污泵使用注意事项:

1.吸入管路越短越好,最长不超过10M。
2.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。
3.自吸泵第一次使用,仍需将泵腔灌满水。
4.常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。
5.此泵可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。
6.环境温度≤45℃,介质温度≤60℃。
7.介质PH值铸铁泵为6~9,不锈钢自吸泵为1~14。
8.通过颗粒最大直径为自吸泵口径的60%,纤维长度为口径的5倍。
9.介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米

ZW无堵塞自吸式排污泵型号意义

例如:50ZW15-30PB

50-进口口径(mm)

ZW-自吸式排污泵

15-流量(m3/h)

30-扬程(m)

P-不锈钢材质,未标表示普通铸铁材质

B-电机防爆

ZW不锈钢自吸排污泵主要性能参数表

型号

口径(mm)

流量(m3/h)

扬程(m)

电机功率(kw)

转速(r/min)

自吸高度(m)

25ZW8-15

25

8

15

1.5

2900

5

32ZW10-20

32

10

20

2.2

2900

5

32ZW20-12

32

20

12

2.2

2900

5

32ZW9-30

32

9

30

3

2900

5

40ZW20-12

40

20

12

2.2

2900

5

40ZW10-20

40

10

20

2.2

2900

5

40ZW15-30

40

15

30

3

2900

5

50ZW10-20

50

10

20

2.2

2900

5

50ZW20-12

50

20

12

2.2

2900

5

50ZW15-30

50

15

30

3

2900

5

65ZW20-14

65

20

14

2.2

2900

4

65ZW15-30

65

15

30

3

2900

4

65ZW30-18

65

30

18

4

1450

4

65ZW20-30

65

20

30

5.5

2900

4.5

65ZW40-25

65

40

25

7.5

1450

4.5

65ZW25-40

65

25

40

7.5

2900

5

65ZW30-50

65

30

50

11

2900

5

80ZW40-16

80

40

16

4

1450

4

80ZW40-25

80

40

25

7.5

2900

5

80ZW40-50

80

40

50

18.5

2900

5

80ZW65-250

80

65

25

7.5

1450

5

80ZW80-35

80

80

35

15

2900

5

80ZW80-35

80

80

35

15

1450

5

80ZW50-60

80

50

60

22

2900

5

100ZW100-15

100

100

15

7.5

1450

4.5

100ZW80-20

100

80

20

7.5

1450

4.5

100ZW100-20

100

100

20

11

1450

4.5

100ZW100-30

100

100

30

22

2900

4.5

100ZW100-30

100

100

30

22

1450

4.5

100ZW80-60

100

80

60

37

2900

5

100ZW80-80

100

80

80

45

2900

5

125ZW120-20

125

120

20

15

1450

5

125ZW180-14

125

180

14

15

1450

5

150ZW180-14

150

180

14

15

1450

5

150ZW180-20

150

180

20

22

1450

5

150ZW180-30

150

180

30

37

1450

5

200ZW280-14

200

280

14

22

1450

4.5

200ZW300-18

200

300

18

37

1450

4.5

300ZW280-24

300

280

24

45

1450

5

250ZW280-28

200

280

28

55

1450

5

250ZW420-20

250

420

20

55

1450

4.5

300ZW800-14

300

800

14

55

1450

4.5

ZW系列自吸泵结构图:

ZW型不锈钢自吸排污泵安装示意图:

1

2

压力表

3

出口垂管

4

吸入硬喉管

5

弯头

6

流量控制阀

7

出口管路

8

加液螺塞

9

真空表



ZW型不锈钢自吸排污泵安装好坏对泵的运行和寿命有较大影响,所以必须仔细进行。(规范的泵管路安装见示意图)
1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米,应特别注意吸入管路的密封性,以免漏气而影响泵的自吸能力和正常运行。
2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管(一般为0.4~1米)和压力表,然后再安装出口流量控制阀门及其他管路。
3、要合理配置泵进、出口管路的长度和管径,减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
4、长距离输送时应选用较大管径。泵的管路应有自己的支架,泵体本身不允许承受管路的负荷。
5、排出管路如装逆止阀应装在出口流量控制阀门外面



永嘉县绿邦泵业相关自吸泵、排污泵系列产品:

ZX自吸泵、CYZ-A自吸油泵、JMZ/FMZ自吸酒泵、SFBX不锈钢自吸泵(小型自吸泵)、QW/WQ潜水排污泵、JYWQ系列自动搅匀潜水排污泵、WQK/QG系列切割式潜水排污泵、YW液下排污泵、YWJ启动搅匀液下泵、GW管道排污泵、NL污水泥浆泵
