S型玻璃钢离心泵

产品要述:
S型玻璃钢离心泵,其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成,具有良好的耐腐蚀离心泵,耐温性能高、重量轻、比强度高、不变形等。轴封采用普通型和耐颗粒型机封二种结构合理,消耗功率少
询价:     以下带有*号项为必填项
标题: *
联系人: * 公司名称:
联系方式: * 电子邮箱:
留言:

厂商:温州中耐泵阀有限公司


  S型玻璃钢离心泵产品概述:

S型玻璃钢离心泵,其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成,具有良好的耐腐蚀离心泵,耐温性能高、重量轻、比强度高、不变形等。轴封采用普通型和耐颗粒型机封二种结构合理,消耗功率少。

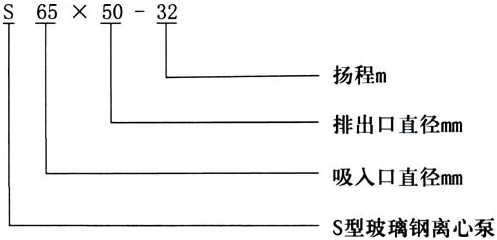

 S型玻璃钢离心泵型号意义:



 S型玻璃钢离心泵选材依据:

普通钢铁、不锈钢、铝和铅等裳用工程材料在盐酸中腐蚀严重,都不适用。大多塑料对盐酸都有优良的耐蚀性。一类塑料能耐一切浓度和沸点下的盐酸,如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。
酚醛树脂(玻璃钢)制品对非氧化性酸(盐酸、稀硫酸、磷酸等)、盐类溶液、水都有良好的耐蚀性,不耐碱和氧化性酸(硝酸、铬酸等)的腐蚀。

 S型玻璃钢离心泵性能范围:

流量:3.2~50m3/h,扬程:12.5~32m,转数:2900r/min,功率:0.75~7.5KW,口径:25~80mm,使用温度:<100℃

 S型玻璃钢离心泵结构图:



1

泵盖

2

联接架

3

机械密封

4

轴套

5

6

电机

7

底座

8

泵体

9

叶轮

10

密封压盖





1

泵盖

2

机械密封

3

轴套

4

联结架

5

6

联轴器

7

电机

8

底座

9

叶轮

10

泵体



 S型玻璃钢离心泵适用范围:

S型玻璃钢离心泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业,输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备。

 S型玻璃钢离心泵性能参数:



型号

流量

Q

m3h

扬程

H

m

转速

n

r/min

效率

η

汽蚀余量

(NPSH)r

m

电机功率

N

kW

S25×25-12.5

3.2

12.5

2900

41

3

0.55/0.75

S40×32-20

6.3

20

2900

50

3

1.11.5

S40×32-32

6.3

32

2900

45

3

2.23

S50×40-20

12.5

20

2900

53

3

2.23

S50×32-32

12.5

32

2900

5l

3

4.05.5

S65×50-20

25

20

2900

64

3

3.04

S65×50-25

25

25

2900

6l

3

3.04

S65×50-32

25

32

2900

60

3

5.57.5

S80×65-32

50

32

2900

69

4

7.511

S100×80-50

100

50

2900

73

5

2230



 S型玻璃钢离心泵使用注意事项:

1、本泵在安装前根据选定泵型,按外形及安装尺寸做好地脚基础,安装时根据管路位置的要求,尽量使安装的位置便利管理和维修。
2、安装的位置如果高于液面,必须附装灌液装置。
3、泵起动前先将液体灌满泵体后开车,严禁无介质运转和倒转,否则泵体内因缺泛液体冷却而损坏机械密封。
4、停车时应关闭液管阀门,避免液体倒流。
5、维修时,先拆下泵体,再松开机械密封螺钉,拆下机械密封。
6、如果更换滚珠轴承或泵轴时,必须拆下机架,松开前端轴承盖4只螺钉。拆下泵轴后端螺母和联轴器,将泵轴向前端方向打出即可,再后拆下后端轴封盖。
