HYF氟塑料合金离心泵结构说明

　　HYF型液下泵主要由泵体、泵盖、叶轮、轴、弹性联轴器、管法兰、导轴承、中间接管、出液管、轴承架、底板、电机架等另件组成。

　　化工泵的吸入口顺着轴线方向，出口与轴线平行。

　　离心泵的转向自吸人口向电动机端看去，为顺时针方向旋转。

　　本泵的立式电动机以螺栓固紧于电机座上，并通过弹性联轴器与泵直接传动、泵体，中间接管、泵架、出液管、管法兰，以螺栓联接构成一体，固定在底板上，泵的整体通过底板安装在容器上。HYF型泵除去触液部件外其它主要另件，如电机座、泵架，为铸铁。底板为聚丙烯制造。

　　泵的轴向力与径向力，(包括泵运转中所产生的水压力，叶轮及转子重量等)，均由轴承盒内所装单向推力球轴承，单列向心球轴承；以及滑动导轴所承受为保证泵安全正常运转。轴承以黄油润滑之，导轴承同所输送的液体润滑。因此，工作时液面必须高于叶轮中心线。

　　此外，耐腐蚀液下离心系列，因伸入容器长度L的长短不同，则又分为中间导轴承结构和无中间导轴承的结构。

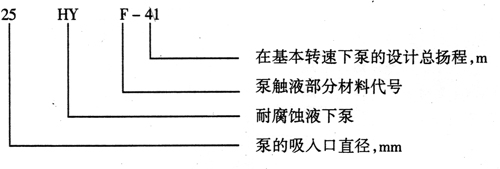

HYF氟塑料合金离心泵型号意义
