一、产品概述:
新研制开发的XDBY型电动隔膜泵，采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力≤3kgf/cm2的场合。
二、主要用途:
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。 ．
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。
三、技术参数：
流量：0-20m3/h；
扬程：30m；
功率：0.37-4kw；
转速：1450r/min；
口径：10-100mm；
温度：-15-+150℃；
自吸高度：5-7m。

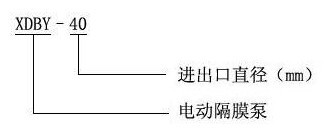

四、型号意义：
一、性能参数
|
型号
|
泵
|
流量M3/h
|
扬程 M
|
吸程 M
|
配备功率 KW
|
使用温度℃
|
配备减速机型号
|
|
进口
|
出口
|
铸铁
|
不锈钢
|
铝合金
|
|
DBY-10
|
丝扣
|
3/8"
|
0.5
|
40
|
3
|
0.55
|
100
|
150
|
80
|
XWD0.55-2-35
|
|
DBY-15
|
丝扣
|
1/2"
|
0.75
|
40
|
3
|
0.55
|
100
|
150
|
80
|
XWD0.5-2-35
|
|
DBY-25
|
25
|
25
|
3.5
|
40
|
4
|
1.5
|
100
|
150
|
80
|
XLD1.5-3-35
|
|
DBY-40
|
40
|
40
|
4.5
|
40
|
4
|
2.2
|
100
|
150
|
80
|
XLD1.5-3-35
|
|
DBY-50
|
50
|
50
|
6.5
|
40
|
4.5
|
4
|
100
|
150
|
80
|
XLD2.2-3-35
|
|
DBY-65
|
65
|
65
|
8
|
40
|
4.5
|
4
|
100
|
150
|
80
|
XLD2.2-3-35
|
|
DBY-80
|
80
|
80
|
16
|
40
|
5
|
5.5
|
100
|
150
|
80
|
XLD3-3-35
|
|
DBY-100
|
100
|
80
|
20
|
40
|
5
|
5.5
|
100
|
150
|
80
|
XLD3-3-35
|
?
二、几种隔膜材料特性
|
隔膜品种
介质种类
|
丁睛橡胶
|
氯丁橡胶
|
氟橡胶
|
聚四氟乙烯
|
食品橡胶
|
|
发烟硝酸
|
×
|
×
|
△
|
△
|
|
|
浓硝酸
|
×
|
×
|
△
|
△
|
|
|
浓硫酸
|
×
|
×
|
○
|
△
|
|
|
浓盐酸
|
×
|
△
|
△
|
△
|
|
|
浓磷酸
|
×
|
△
|
△
|
△
|
|
|
浓醋酸
|
×
|
×
|
×
|
△
|
|
|
浓氢氧化钠
|
○
|
○
|
△
|
△
|
|
|
无水氨
|
△
|
△
|
△
|
△
|
|
|
稀硝酸
|
×
|
×
|
○
|
△
|
|
|
稀硫酸
|
△
|
△
|
△
|
△
|
|
|
稀盐酸
|
×
|
○
|
△
|
△
|
|
|
稀磷酸
|
×
|
×
|
△
|
△
|
|
|
稀氢氧化钠
|
○
|
○
|
△
|
△
|
|
|
氨水
|
△
|
△
|
×
|
|
|
|
苯
|
×
|
×
|
○
|
○
|
|
|
汽油
|
○
|
○
|
○
|
○
|
|
|
石油
|
△
|
×
|
○
|
○
|
|
|
四氯化碳
|
○
|
|
○
|
○
|
|
|
二硫化碳
|
○
|
|
×
|
○
|
|
|
乙醇
|
○
|
○
|
○
|
○
|
|
|
丙铜
|
×
|
△
|
×
|
○
|
|
|
甲酚
|
×
|
△
|
△
|
○
|
|
|
乙醛
|
×
|
×
|
△
|
○
|
|
|
乙苯
|
×
|
×
|
△
|
○
|
|
|
丙烯晴
|
△
|
△
|
×
|
○
|
|
|
丁醇
|
○
|
○
|
○
|
○
|
|
|
丁二烯
|
○
|
×
|
△
|
○
|
|
|
苯乙烯
|
×
|
×
|
△
|
○
|
|
|
醋烯乙酯
|
×
|
×
|
×
|
○
|
|
|
醚
|
×
|
×
|
×
|
|
|
注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

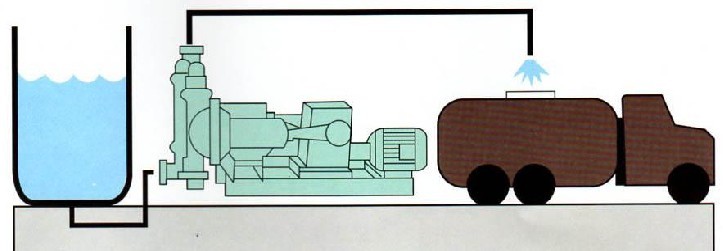

将液体A容器抽送到B容器可用此法

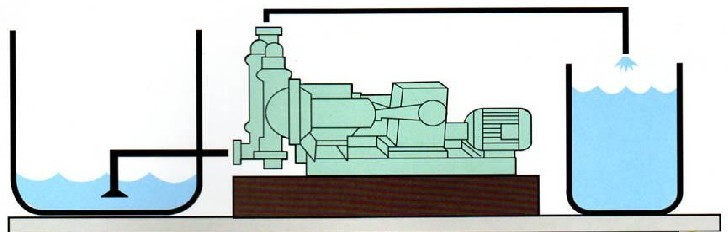

高粘稠液体可采用此方法将液体位提高，使液料容易抽出
一、正确选用隔膜
本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：
1.丁晴隔膜；主要用于耐油场合。
2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。
二、注意事项
1.泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2.应及时加油，保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。

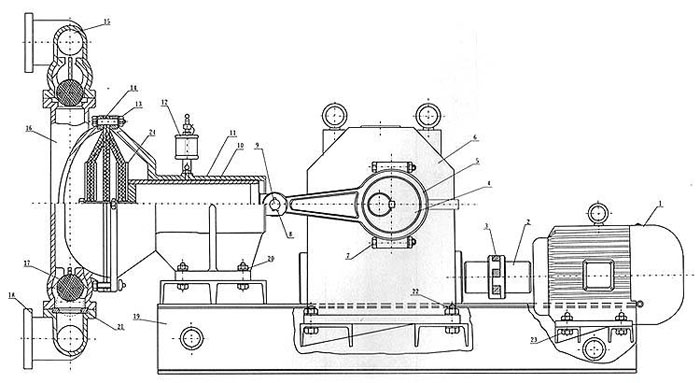

一、产品结构图
二、主要零件名称及材质
|
编号
|
名称
|
材质
|
数量
|
|
1
|
电机
|
|
1
|
|
2
|
联轴器
|
HT200
|
2
|
|
3
|
六角弹性块
|
氯丁橡胶
|
1
|
|
4
|
偏心轮
|
HT250
|
2
|
|
5
|
连杆
|
ZG
|
2
|
|
6
|
减速箱
|
|
1
|
|
7
|
螺栓
|
Q235-A
|
4
|
|
8
|
开口销
|
Q235-A
|
2
|
|
9
|
活塞销
|
A3
|
2
|
|
10
|
活塞
|
无缝管两端焊接
|
2
|
|
11
|
缸套
|
HT200
|
2
|
|
12
|
油杯
|
|
2
|
|
13
|
螺栓
|
Q235-A
|
16
|
|
14
|
隔膜
|
丁晴橡胶 氯丁橡胶
|
4
|
|
15
|
出水管
|
铝合金
|
1
|
|
铸铁
|
|
不锈钢
|
|
衬胶
|
|
16
|
泵体
|
铝合金
|
2
|
|
铸铁
|
|
不锈钢
|
|
衬胶
|
|
17
|
阀球
|
不锈钢
|
4
|
|
18
|
进水管
|
铝合金
|
1
|
|
铸铁
|
|
不锈钢
|
|
衬胶
|
|
19
|
底座
|
HT200 槽钢
|
1
|
|
20
|
螺栓
|
Q235-A
|
8
|
|
21
|
阀口座
|
氯丁橡胶 丁晴橡胶
|
4
|
|
22
|
螺栓
|
Q235-A
|
4
|
|
23
|
螺栓
|
Q235-A
|
4
|
|
24
|
压板
|
A3
|
4
|
|

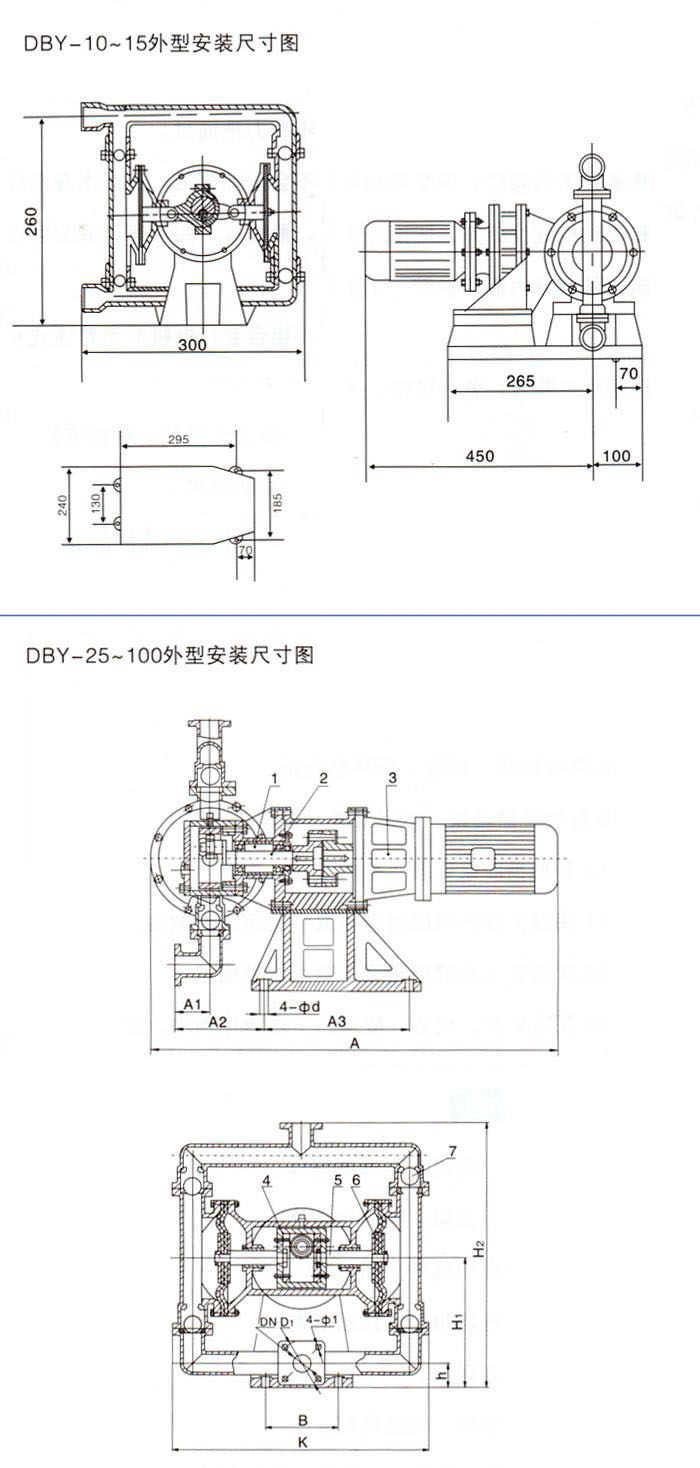

型号
|
A
|
A1
|
A2
|
A3
|
B
|
K
|
DN
|
D1
|
Φ1
|
Φd
|
h
|
H1
|
H2
|
|
DBY-25
|
900
|
75
|
160
|
300
|
180
|
550
|
25
|
75
|
11
|
17.5
|
110
|
315
|
620
|
|
DBY-40
|
900
|
75
|
160
|
300
|
180
|
550
|
40
|
100
|
14
|
17.5
|
110
|
315
|
620
|
|
DBY-50
|
960
|
140
|
250
|
370
|
240
|
550
|
50
|
110
|
14
|
17.5
|
85
|
360
|
820
|
|
DBY-65
|
960
|
140
|
250
|
370
|
240
|
550
|
65
|
130
|
14
|
17.5
|
85
|
360
|
820
|
|
DBY-80
|
900
|
110
|
0
|
700
|
390
|
800
|
80
|
150
|
17.5
|
17.5
|
130
|
470
|
980
|
|
DBY-100
|
900
|
110
|
0
|
700
|
390
|
800
|
100
|
150
|
17.5
|
17.5
|
130
|
470
|
980
|
|
