CQB-F型氟塑料磁力泵

产品要述:
驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。 坚固耐用的泵体结构 虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。
询价:     以下带有*号项为必填项
标题: *
联系人: * 公司名称:
联系方式: * 电子邮箱:
留言:

厂商:上海新永良流体科技有限公司


一、产品特点
防漏设计
取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。
由于泵的过流部分选用氟塑料合金制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

二、工作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
坚固耐用的泵体结构
虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。

三、主要用途
本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度:-20℃100℃

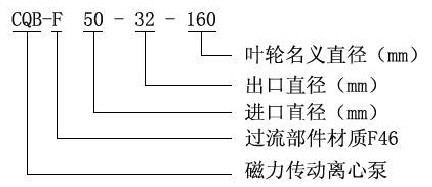

四、型号意义

五、安装与调试

(一)磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
(二)当抽吸液面高于泵,心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,?管道需配备底阀。
(三)泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)电机启动后,?慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
(六)泵停止工作前,应先关闭排出阀门,然后切断电源。
?
六、使用注意事项
(一)因碰力泵轴承的冷却和润滑是靠被输送的介盾,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成时空载运转。
(二)被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
(三)泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
(四)被榆送的介质应在泵材允许范围内。氟塑料泵的使用温度最低不能低于零下30℃最高不能超过100℃。输送吸入压力不大于0.2MPa,最大工作庄力1.6MPa,密度不大于1600Kg/m3,粘度不大于30?X10-6m㎡/s的不含硬颗粒和纤维的液体。
(五)对于输送液为易沉淀结易的介质,使用后应及时清洗,排净泵内积液。
(六)磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。
?
七、故障与排除方法

CQB-F型氟塑料磁力驱动泵(性能参数)

型号

口径(mm)

流量 (m3/h)

扬程 (m)

电机功率 (kW)

电 压

(V)

材 质

进口

出口

CQB15-10-85F

15

15

1.8

8

0.12

220/380

CQB20-15-105F

25

18

3

12

0.37

220/380

CQB32-25-125F

32

25

3.2

20

0.75

380

CQB32-25-145F

32

25

3.2

25

0.75

380

CQB40-32-115F

40

32

6.3

15

0.75

380

CQB40-32-145F

40

32

6.3

25

1.5

380

CQB40-32-160F

40

32

6.3

32

2.2

380

CQB50-40-125F

50

40

12.5

20

2.2

380

CQB50-40-160F

50

40

12.5

32

3

380

CQB65-50-125F

65

50

25

20

3

380

CQB65-50-160F

65

50

25

32

5.5

380

CQB80-65-125F

80

65

50

20

7.5

380

CQB80-65-160F

80

65

50

32

11

380

CQB100-80-125F

100

80

100

20

11

380

CQB100-80-160F

100

80

100

32

18.5

380

:表中CQB32-25-125F----CQB100-80-160F都可配防爆电机

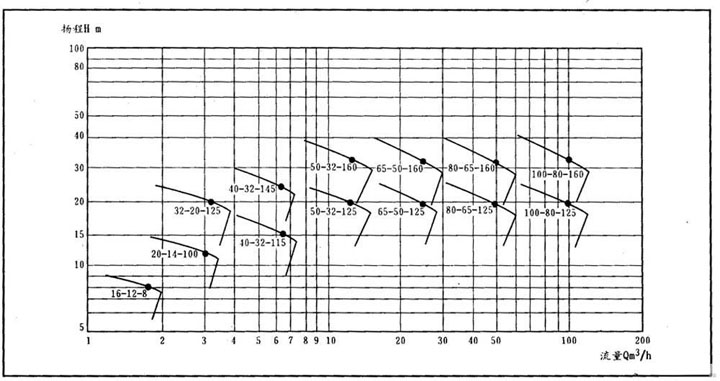

二、泵谱图

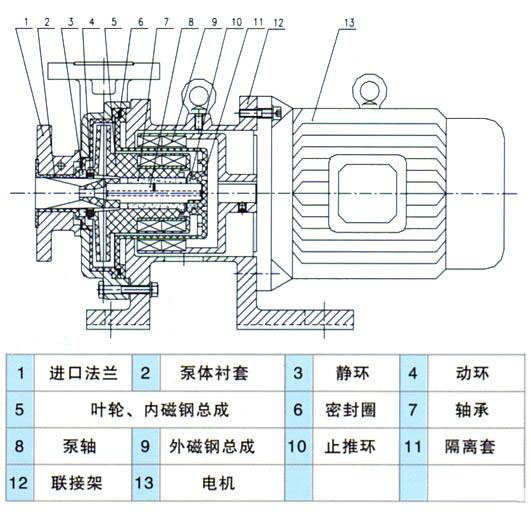

CQB-F型氟塑料磁力驱动泵(结构图)

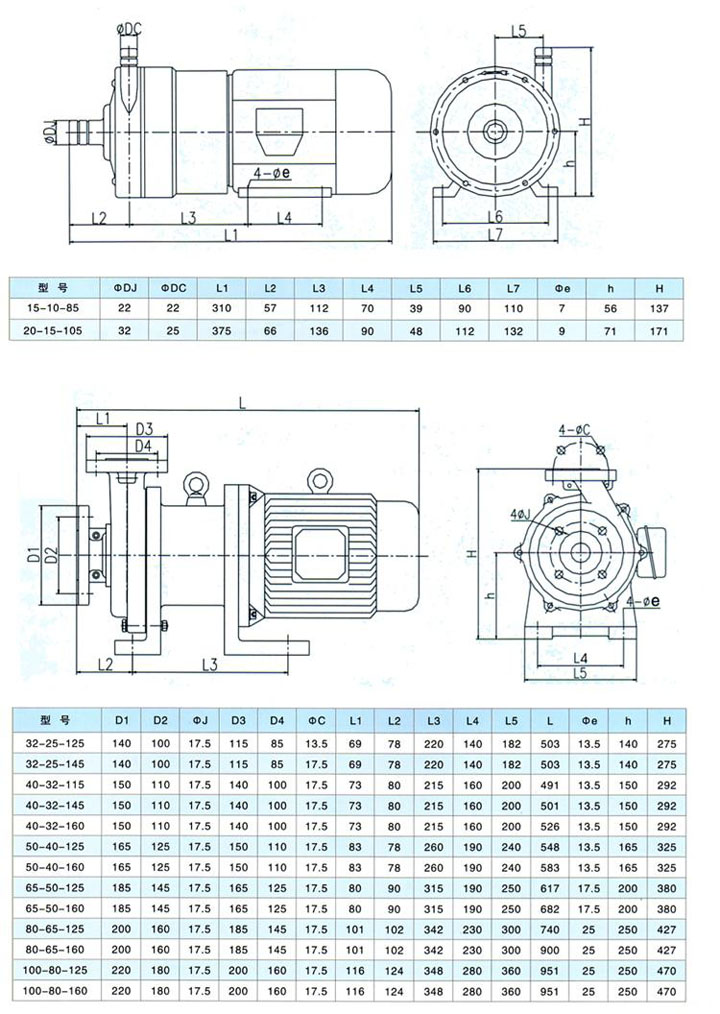

CQB-F型氟塑料磁力驱动泵(安装尺寸)
